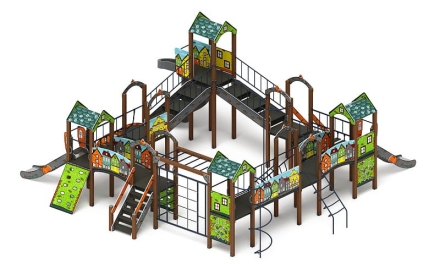

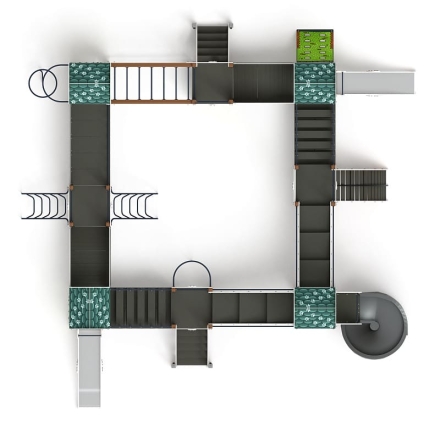

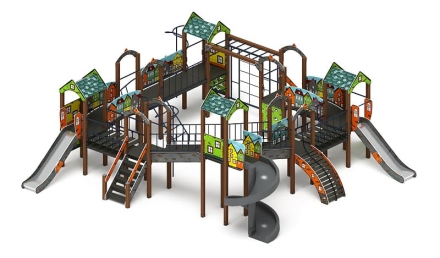

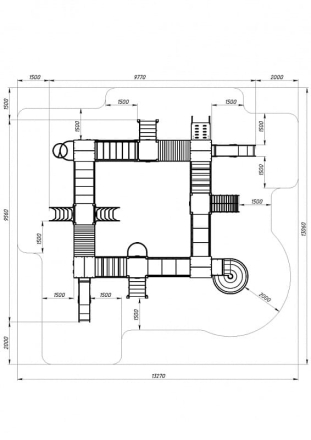

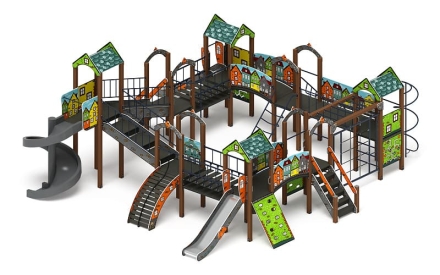

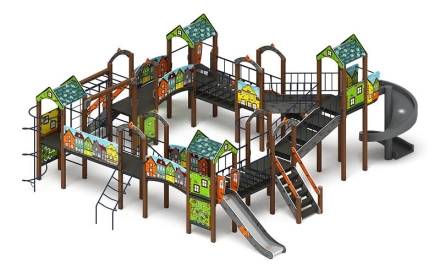

Остров детства (Город) - ДИК 2.01.8.02-01.И1 - Игровой комплекс H=1200 H=2000

Наименование

Описание

Кол-во

Единица измерения

1

Башня

Башни выполнены из четырёх клеёных брусьев 100х100 мм высотой 2500 мм и 3000 мм полы из ламинированной фанеры с антискользящим покрытием 1000х1000 мм, толщиной 18 мм. Над четырьмя башнями имеется двух скатная крыша из фанеры толщиной 12 мм, размер 1000х575 мм. Над четырьмя другими башнями - арки, разборная конструкция из двух полуарок, габарит 500х342х18 мм и накладки 220х200х18 мм, кромки фанеры тщательно шлифованы, фанера окрашена с нанесением принта - мультяшный город. Размер башен

1000х1000х3000 (h)- с крышей - 3 шт

1000х1000х4000 (h)-с крышей и винтовой горкой -1 шт

1000х1000х2800 (h)-с аркой

Отметка пола от планировочной отм. площадки 1200 мм

Башня со спиральной горкой -2000 мм (высота свободного падения 2000 мм )

комплект

2

Горка винтовая

Горка из полимерных материалов, представляет собой столб (2300 мм ) вокруг которого спиралью расположен скат, ширина ската вместе с бортом-800 мм. Размер горки - диаметр 1680, высота стартовой площадки 2000 мм

1

шт

3

Горка

Скат горки шириной 530 мм, выполнен из нержавеющей стали t=1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт - в стиле «Мультяшный город»- основной цвет принта серый с вкраплениями оранжевых кирпичей. Соединительный элемент - оранжевый. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм, фанера окрашена - оранжевый принт, имитирует кирпичную стену с арочным окном. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской)

Размер горки в плане 530х2270х1200 (h)

комплект

4

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 770 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

шт

5

Перила лестницы

выполнены влагостойкой фанеры толщиной 24 мм. В комплекте 2 шт. перил

комплект

6

Мост лестница

Мост лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и трех ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 770 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Мост поставляется в собранном виде

комплект

7

Ограждение моста лестницы

Сварная конструкция из стальных труб диаметром 32 и 22 мм размер 600х2000 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской. Комплект- 2шт

комплект

8

Прямой мост 2000

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х400х18 мм. Общая длина моста 2000 мм, ширина 1000 мм

шт

9

Ограждения прямого моста 2000

Ограждение моста- сварная конструкция из стальных труб диаметром 27 мм и профиля 15х15 мм, размер 600х2000 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской. Комплект- 2шт

комплект

10

Дугообразный мост

Мост состоит из металлического сварного каркаса из трубы диаметром 32 мм и полосы 20х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и брусков из ламинированной антискользящей фанеры, размер 1000х100х24 мм. Общая длина моста 1500 мм, ширина 1000 мм

комплект

11

Ограждения дугообразного моста

выполнено из влагостойкой фанеры толщиной 18 мм, окрашено, с нанесением принта- город. Габариты 1500х820х18 мм. Комплект - 2 шт

комплект

12

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм

шт

13

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм

шт

14

Вертикальный шест со спиралью

выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской. Высота 2400 мм, диаметр спирали 750 мм. Крепится к двум клееным брусьям 100х100, высотой 2500 мм

шт

15

Лаз лестница

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет

шт

16

Рукоход

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2, 8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм

шт

17

Лаз

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной антискользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта Город. Лаз поставляется в собранном виде

комплект

18

Решетка для лазанья

выполнена из сварного каркаса из профиля прямоугольного 40х25, профиля 40х40 и трубы диаметром 32 мм. Сварная конструкция является каркасом для сетки. Сетка из шестипрядного армированного полиамидного каната тросовой свивки диаметром 16 мм. На брус обвязки стоек крепится при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой

шт

19

Скалолаз наклонный

Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм, размер 1000х1420, с прорезями. Щит крепится стальному каркасу из трубы диаметром 32 мм

шт

20

Скалолаз

Скалолаз состоит из щита из влагостойкой фанеры, толщиной 18 мм, размер 1000х800 мм, с прорезями. Окрашен с нанесением принта в стиле Город, принт - зеленая стена с кирпичными вставками

комплект

21

Игровая панель

выполнена из влагостойкой фанеры толщиной 18 мм. Габарит 840х800х18 мм. В щите выполнены прорези, по которым перемещаются ползунки. Ползунки выполнены как соединение двух кругов из влагостойкой фанеры толщиной 18 мм, диаметр кругов 100 мм. Круги соединены между собой болтом через трубу ПВх25 мм. Щит окрашен с нанесением рисунка в стиле Мультяшный город. На ползункахразличные геометрические фигуры, треугольник, квадрат, круг, на панели такие же фигуры- игра заключается в том что нужно совместить ползунок и рисунок на панели

комплект
